DRCF 2層矩形モジュール式フレーム

製品名：2層矩形モジュール式フレーム

製品コード：DRCF

基本情報
製品仕様

td>

DRCF 2層矩形モジュール式フレーム
材料	低炭素鋼、ステンレス鋼など。
付帯製品	圧縮ブロック、変形モジュール、スペーサプレート、グリース
適用可能な場合	厚い矩形壁穴、壁材料とフレーム間の溶接が容易で、より良いシールと防火性能が必要な場合。
製品説明	DRCF 2重フレームは、前後端にシールモジュールを取り付けることができるフレームであり、2つの厚いTRCFを組み合わせているため、シール性能と防火性能がより優れています。フレームの厚さは200 mmです。

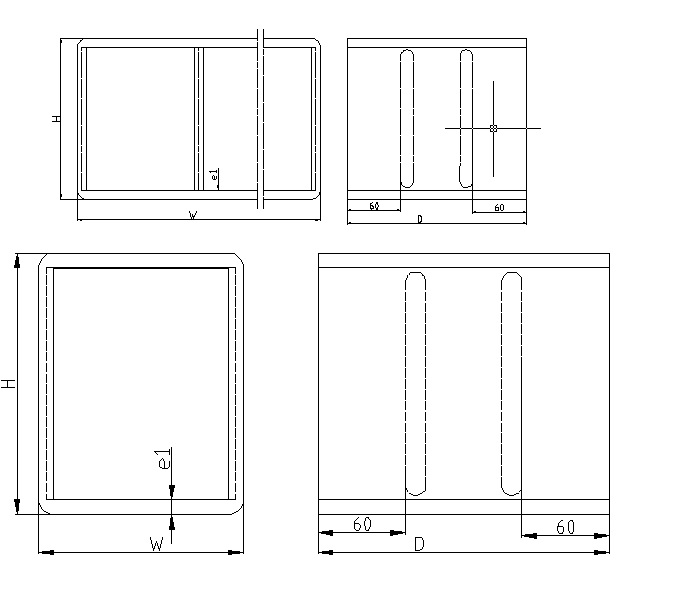

型番		板材厚さ e 1（mm）	穴数			単孔シール寸法	外形寸法 H×W×D(mm)	重量
炭素鋼材質	316ステンレス鋼材質	板材厚さ e 1（mm）	水平n	垂直m	合計m×n	単孔シール寸法	外形寸法 H×W×D(mm)	重量
DRCF2×1	DRCF2×1 S316	10	1	1	1	60×120	121×141×200	7.6
DRCF2×2	DRCF2×2 S316	10	2	1	2	60×120	121×271×200	13.2
DRCF2×3	DRCF2×3 S316	10	3	1	3	60×120	121×402×200	19.6
DRCF2×4	DRCF2×4 S316	10	4	1	4	60×120	121×532×200	24.5
DRCF4×1	DRCF4×1 S316	10	1	1	1	120×120	180×141×200	9.4
DRCF4×2	DRCF4×2 S316	10	2	1	2	120×120	180×271×200	15.9
DRCF4×3	DRCF4×3 S316	10	3	1	3	120×120	180×402×200	22.5
DRCF4×4	DRCF4×4 S316	10	4	1	4	120×120	180×532×200	29.1
DRCF4×5	DRCF4×5 S316	10	5	1	5	120×120	180×663×200	35.7
DRCF4×6	DRCF4×6 S316	10	6	1	6	120×120	180×784×200	42.3
DRCF6×1	DRCF6×1 S316	10	1	1	1	180×120	240×141×200	11.3
DRCF6×2	DRCF6×2 S316	10	2	1	2	180×120	240×271×200	18.8
DRCF6×3	DRCF6×3 S316	10	3	1	3	180×120	240×402×200	26.3
DRCF6×4	DRCF6×4 S316	10	4	1	4	180×120	240×532×200	33.8
DRCF6×5	DRCF6×5 S316	10	5	1	5	180×120	240×663×200	41.5
DRCF6×6	DRCF6×6 S316	10	6	1	6	180×120	240×784×200	49.0
DRCF8×1	DRCF8×1 S316	10	1	1	1	240×120	300×141×200	13.1
DRCF8×2	DRCF8×2 S316	10	2	1	2	240×120	300×271×200	21.6
DRCF8×3	DRCF8×3 S316	10	3	1	3	240×120	300×402×200	30.0
DRCF8×4	DRCF8×4 S316	10	4	1	4	240×120	300×532×200	38.4
