RCF矩形モジュール式フレーム

製品名：矩形モジュール式フレーム

製品コード：RCF

基本情報
製品仕様

RCF矩形モジュール式フレーム
材料	低炭素鋼、ステンレス鋼など。
付帯製品	圧縮ブロック、変形モジュール、スペーサプレート、グリース
使用の場合	規則的な矩形壁穴、壁材料とフレーム間の溶接が容易です。
はじめに	RCFは外形が矩形のモジュラーケーブル壁貫通シールシステムであり、シール空間内で変径モジュールを任意に組み合わせることができる。圧縮速度の速いボルトを締め付けることによって、圧縮ブロックは垂直方向に変形モジュールを押し出し、圧縮シールの目的を達成します。RCFフレームワークは、水平方向と垂直方向の2方向に拡張できます。

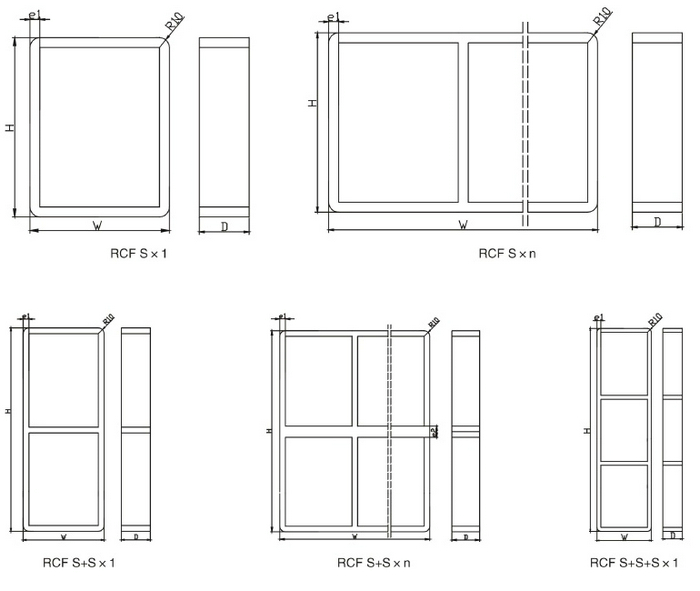

注：S-フレームサイズn-水平方向開孔数e 1-10 mm e 2-20 mm

型番		フレーム板厚 e 1（mm）	穴数			単孔シール寸法	外形寸法 H×W×D(mm×mm×mm)	重量
炭素鋼材質	316ステンレス鋼材質	フレーム板厚 e 1（mm）	水平n	垂直m	合計m×n	単孔シール寸法	外形寸法 H×W×D(mm×mm×mm)	重量
RCF1×1	RCF1×1 S316	10	1	1	1	60×60	121×81×60	1.6
RCF2×1	RCF2×1 S316	10	1	1	1	60×120	121×141×60	2.2
RCF2×2	RCF2×2 S316	10	2	1	2	60×120	121×271×60	3.9
RCF2×3	RCF2×3 S316	10	3	1	3	60×120	121×402×60	5.5
RCF2×4	RCF2×4 S316	10	4	1	4	60×120	121×532×60	7.1
RCF2×5	RCF2×5 S316	10	5	1	5	60×120	121×663×60	8.7
RCF2×6	RCF2×6 S316	10	6	1	6	60×120	121×793×60	10.3
RCF3×1	RCF3×1 S316	10	1	1	1	120×60	180×81×60	2.3
RCF4×1	RCF4×1 S316	10	1	1	1	120×120	180×141×60	2.8
RCF4×2	RCF4×2 S316	10	2	1	2	120×120	180×271×60	4.7
RCF4×3	RCF4×3 S316	10	3	1	3	120×120	180×402×60	6.6
RCF4×4	RCF4×4 S316	10	4	1	4	120×120	180×532×60	8.5
RCF4×5	RCF4×5 S316	10	5	1	5	120×120	180×663×60	10.3
RCF4×6	RCF4×6 S316	10	6	1	6	120×120	180×793×60	12.2
RCF4×7	RCF4×7 S316	10	7	1	7	120×120	180×924×60	14.1
RCF4×8	RCF4×8 S316	10	8	1	8	120×120	180×1054×60	16.0
RCF4×9	RCF4×9 S316	10	9	1	9	120×120	180×1185×60	17.9
RCF4+4×1	RCF4+4×1 S316	10	1	2	2	120×120	350×141×60	5.0
RCF4+4×2	RCF4+4×2 S316	10	2	2	4	120×120	360×271×60	9.5
RCF4+4×3	RCF4+4×3 S316	10	3	2	6	120×120	360×402×60	13.5
RCF4+4×4	RCF4+4×4 S316	10	4	2	8	120×120	360×532×60	17.1
RCF4+4×5	RCF4+4×5 S316	10	5	2	10	120×120	360×663×60	21
RCF4+4×6	RCF4+4×6 S316	10	6	2	12	120×120	360×793×60	24.8
RCF4+4×7	RCF4+4×7 S316	10	7	2	14	120×120	360×924×60	28.6
RCF4+4×8	RCF4+4×8 S316	10	8	2	16	120×120	360×1054×60	32.6
RCF4+4+4×1	RCF4+4+4×1 S316	10	1	3	3	120×120	519×141×60	6.6
RCF4+4+4×2	RCF4+4+4×2 S316	10	2	3	6	120×120	539×271×60	14.2
RCF4+4+4×3	RCF4+4+4×3 S316	10	3	3	9	120×120	539×402×60	19.9
RCF4+4+4×4	RCF4+4+4×4 S316	10	4	3	12	120×120	539×532×60	26.2
RCF4+4+4×5	RCF4+4+4×5 S316	10	5	3	15	120×120	539×663×60	31.3
RCF4+4+4×6	RCF4+4+4×6 S316	10	6	3	18	120×120	539×793×60	37.0
RCF5×1	RCF5×1 S316	10	1	1	1	180×60	240×81×60	2.8
RCF6×1	RCF6×1 S316	10	1	1	1	180×120	240×141×60	3.3
RCF6×2	RCF6×2 S316	10	2	1	2	180×120	240×271×60	5.5
RCF6×3	RCF6×3 S316	10	3	1	3	180×120	240×402×60	7.7
RCF6×4	RCF6×4 S316	10	4	1	4	180×120	240×532×60	9.8
RCF6×5	RCF6×5 S316	10	5	1	5	180×120	240×663×60	12.0
RCF6×6	RCF6×6 S316	10	6	1	6	180×120	240×793×60	14.2
RCF6×7	RCF6×7 S316	10	7	1	7	180×120	240×914×60	16.3
RCF6×8	RCF6×8 S316	10	8	1	8	180×120	240×1054×60	18.5
RCF6×9	RCF6×9 S316	10	9	1	9	180×120	240×1185×60	20.7
RCF6+6×1	RCF6+6×1 S316	10	1	2	2	180×120	470×141×60	6.1
RCF6+6×2	RCF6+6×2 S316	10	2	2	4	180×120	480×271×60	11.1
RCF6+6×3	RCF6+6×3 S316	10	3	2	6	180×120	480×402×60	15.5
RCF6+6×4	RCF6+6×4 S316	10	4	2	8	180×120	480×532×60	19.9
RCF6+6×5	RCF6+6×5 S316	10	5	2	10	180×120	480×663×60	24.3
RCF6+6×6	RCF6+6×6 S316	10	6	2	12	180×120	480×793×60	28.6
RCF6+6×7	RCF6+6×7 S316	10	7	2	14	180×120	480×924×60	33.0
RCF6+6×8	RCF6+6×8 S316	10	8	2	16	180×120	480×1054×60	37.4
RCF6+6×9	RCF6+6×9 S316	10	9	2	18	180×120	480×663×60	41.8
