JQGZ1带锁紧塑料外螺纹快速软管接头

产品名称：带锁紧塑料外螺纹快速软管接头

产品代码：JQGZ1

基本信息
产品规格

JQGZ1 带锁紧塑料外螺纹快速软管接头
材料	尼龙
颜色	深灰色(RAL 7037),黑色(RAL 9005)
温度	-40℃~115℃,短时间达150℃
防护等级	涂螺纹密封胶后,可以达IP66
阻燃性能	自熄灭性好,不含卤素、磷、镉,通过RoHS测试

JQGZ1-M 公制螺纹

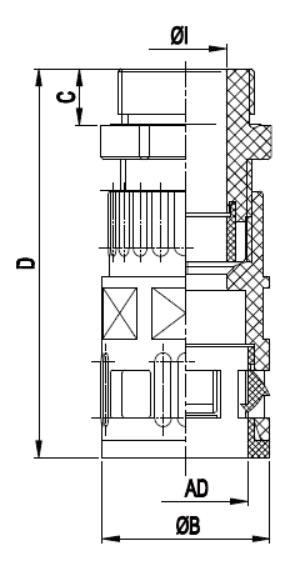

型号		螺纹规格	适配软管	卡口范围 (mm)	长度 C(mm)	孔径 ΦI(mm)	外径 (mm)	长度 D(mm)	包装单位 (只/包)
灰色	黑色	螺纹规格	适配软管	卡口范围 (mm)	长度 C(mm)	孔径 ΦI(mm)	外径 (mm)	长度 D(mm)	包装单位 (只/包)
JQGZ1-M12G/AD10.0	JQGZ1-M12B/AD10.0	M12×1.5	AD10.0	3~6.5	8	7	17	53	50
JQGZ1-M16G/AD13.0	JQGZ1-M16B/AD13.0	M16×1.5	AD13.0	4~8	8	8	20	56	50
JQGZ1-M16G/AD15.8	JQGZ1-M16B/AD15.8	M16×1.5	AD15.8	5~10	8	10	23	58.5	50
JQGZ1-M18G/AD15.8	JQGZ1-M18B/AD15.8	M18×1.5	AD15.8	5~10	8	10	23	58.5	50
JQGZ1-M20G/AD18.5	JQGZ1-M20B/AD18.5	M20×1.5	AD18.5	6~12	9	12	26	63	50
JQGZ1-M20G/AD21.2	JQGZ1-M20B/AD21.2	M20×1.5	AD21.2	8~14	10	14	29.5	69	25
JQGZ1-M22G/AD21.2	JQGZ1-M22B/AD21.2	M22×1.5	AD21.2	8~14	10	14	29.5	69	25
JQGZ1-M25G/AD25.5	JQGZ1-M25B/AD25.5	M25×1.5	AD25.5	13~18	11	18	34	73.5	10
JQGZ1-M25G/AD28.5	JQGZ1-M25B/AD28.5	M25×1.5	AD28.5	13~18	11	18	37	74	10
JQGZ1-M32G/AD31.5	JQGZ1-M32B/AD31.5	M32×1.5	AD31.5	18~25	12	25	41	85	10
JQGZ1-M32G/AD34.5	JQGZ1-M32B/AD34.5	M32×1.5	AD34.5	18~25	11	25	44	85	10
JQGZ1-M40G/AD42.5	JQGZ1-M40B/AD42.5	M40×1.5	AD42.5	22~32	13	32	52	98	10
JQGZ1-M50G/AD54.5	JQGZ1-M50B/AD54.5	M50×1.5	AD54.5	30~38	15	38	64	103	5
JQGZ1-M63G/AD54.5	JQGZ1-M63B/AD54.5	M63×1.5	AD54.5	37~44	15	44	64	101.5	5

JQGZ1-P 德国PG制螺纹

型号		螺纹规格	适配软管	卡口范围 (mm)	长度 C(mm)	孔径 ΦI(mm)	外径 (mm)	长度 D(mm)	包装单位 (只/包)
灰色	黑色	螺纹规格	适配软管	卡口范围 (mm)	长度 C(mm)	孔径 ΦI(mm)	外径 (mm)	长度 D(mm)	包装单位 (只/包)
JQGZ1-P07G/AD10.0	JQGZ1-P07B/AD10.0	PG7	AD10.0	3~6.5	8	7	17	53	50
JQGZ1-P09G/AD13.0	JQGZ1-P09B/AD13.0	PG9	AD13.0	4~8	8	8	20	56	50
JQGZ1-P11G/AD15.8	JQGZ1-P11B/AD15.8	PG11	AD15.8	5~10	8	10	23	58.5	50
JQGZ1-P13G/AD18.5	JQGZ1-P13B/AD18.5	PG13.5	AD18.5	6~12	9	12	26	63	50
JQGZ1-P16G/AD21.2	JQGZ1-P16B/AD21.2	PG16	AD21.2	8~14	10	14	29.5	69	25
JQGZ1-P21G/AD25.5	JQGZ1-P21B/AD25.5	PG21	AD25.5	13~18	11	18	34	73.5	10
JQGZ1-P21G/AD28.5	JQGZ1-P21B/AD28.5	PG21	AD28.5	13~18	11	18	37	74	10
JQGZ1-P29G/AD31.5	JQGZ1-P29B/AD31.5	PG29	AD31.5	18~25	12	25	41	85	10
JQGZ1-P29G/AD34.5	JQGZ1-P29B/AD34.5	PG29	AD34.5	18~25	11	25	44	85	10
JQGZ1-P36G/AD42.5	JQGZ1-P36B/AD42.5	PG36	AD42.5	22~32	13	32	52	98	10
JQGZ1-P48G/AD54.5	JQGZ1-P48B/AD54.5	PG48	AD54.5	37~44	15	44	64	101.5	5
