TAKナイロン変径リング

製品名：ナイロンリング

製品コード：TAK

基本情報
製品仕様

に達する

TAKナイロン変径リング
はじめに	異なる標準的なねじ間の変化、例えば、PGをメートル回転させたり、PGをメートル回転させたりします。TRKと同様にAとBの2種類がある
温度	-30℃~100℃
材料	ナイロン6、グレー
防護レベル	Oリングを使用するとIP 68

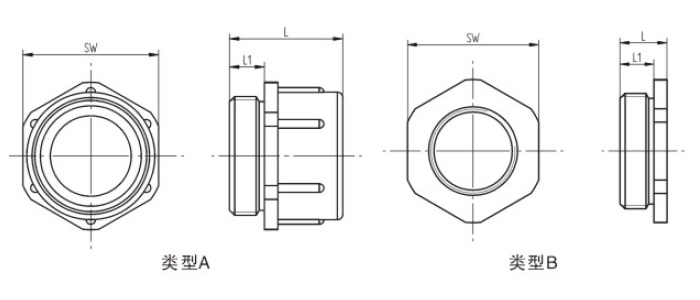

仕様型番	雄ねじ仕様	雌ねじ仕様	ねじ長L 1（mm）	全長L（mm）	スパナサイズSW（mm）	形式	包装単位
TAK-M20/P11G	M20×1.5	PG11	11	26.5	22	B	100
TAK-M20/P13G	M20×1.5	PG13.5	11	26	24	B	100
TAK-M25/P16G	M25×1.5	PG16	11	28	27	B	50
TAK-M25/P21G	M25×1.5	PG21	11	31	32	B	50
TAK-M40/P29G	M40×1.5	PG29	11	34	42	B	10
TAK-P07/M12G	PG7	M12×1. 5	8	20	15	A	100
TAK-P09/M16G	PG9	M16×x1. 5	8	20	20	A	100
TAK-P11/M20G	PG11	M20×1. 5	8	20	24	A	100
TAK-P13/M20G	PG13. 5	M20×1. 5	9	21	24	A	100
TAK-P16/M25G	PG16	M25×1. 5	10	22.5	30	A	50
TAK-P21/M32G	PG21	M32×1. 5	11	25.5	37	A	50
TAK-P29/M40G	PG29	M40×1. 5	11	25.5	45	A	50
