JSS電纜密封環

産品名稱：電纜密封環

産品代碼：JSS

基本信息
産品規格

JSS 電纜密封環
簡介材料	無需安裝工具、穿線範圍廣、可當堵頭使用的電纜密封環,TPE
溫度	-40℃到100℃,短時間可以達到120℃,IP67
顏色	灰白色(RAL 7035),黑色(RAL 9005),淺灰色(RAL 7001)
使用場合	使用鋼板厚度爲0.5~4mm的機櫃板或者電氣盒的電纜引入;可以快速安裝,無需工具。

JSS-M 公制標準

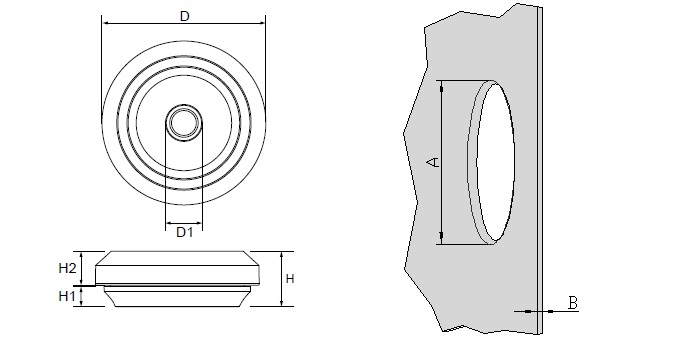

型號			卡口範圍 (mm)	A (mm)	B (mm)	D (mm)	D1 (mm)	H (mm)	H1 (mm)	H2 (mm)	包裝單位 (只/包)
淺灰色	黑色	灰白色	卡口範圍 (mm)	A (mm)	B (mm)	D (mm)	D1 (mm)	H (mm)	H1 (mm)	H2 (mm)	包裝單位 (只/包)
JSS-M16G	JSS-M16B	JSS-M16W	5~10	16.5	0.5~3	23.5	4	11	4	6.75	50
JSS-M20G	JSS-M20B	JSS-M20W	6~13	20.5	0.5~3	27.5	5	11	4	6.75	50
JSS-M25G	JSS-M25B	JSS-M25W	8~17	25.5	0.5~3.5	32.5	7	11	4	6.75	50
JSS-M32G	JSS-M32B	JSS-M32W	12~24	32.5	0.5~4.5	39.5	11	11	4	6.75	25
JSS-M40G	JSS-M40B	JSS-M40W	19~30	405	1.5~4.5	475	18	13.5	4.84	7.41	25

JSS-P德國PG標準

型號			卡口範圍 (mm)	A (mm)	B (mm)	D (mm)	D1 (mm)	H (mm)	H1 (mm)	H2 (mm)	包裝單位 (只/包)
淺灰色	黑色	灰白色	卡口範圍 (mm)	A (mm)	B (mm)	D (mm)	D1 (mm)	H (mm)	H1 (mm)	H2 (mm)	包裝單位 (只/包)
JSS-P09G	JSS-P09B	JSS-P09W	5~10	16	0.5~3	24	4	11	4	7	50
JSS-P11G	JSS-P11B	JSS-P11W	6~12	19	0.5~3	26	5	11	4	7	50
JSS-P16G	JSS-P16B	JSS-P16W	8~15	23	0.5~3.5	30	7	11	4	7	50
JSS-P21G	JSS-P21B	JSS-P21W	10~20	29	0.5~4.5	36	9	11	4	7	25
JSS-P29G	JSS-P29B	JSS-P29W	18~27	38	1.5~4.5	45	17	14	5	7	25
