JGJ锌合金自固式金属软管钢管接头

产品名称：锌合金自固式金属软管钢管接头

产品代码：JGJ

基本信息
产品规格

JGJ 锌合金自固式金属软管钢管接头
简介	金属软管和无螺纹钢管之间的连接

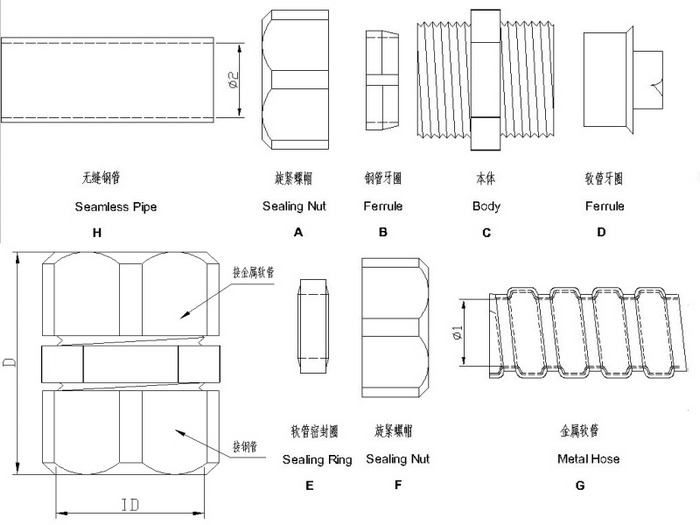

结构	一端为带旋紧螺帽F的软管护口(D+E),用于接金属软管,另外一端为带钢管牙圈(B)的旋紧螺母(A),用于连接无缝钢管。
材质	A、B、C、F为锌合金,D为镀锌铁皮、E为TPE
订货须知	订货注明金属软管以及钢管规格,比如JGJ15-15B表示一端连接为15的金属软管,另外一端为15号的厚钢管。另外提供圆螺帽型号,具体来电咨询。

金属软管规格Φ1		钢管规格Φ2						卡簧内径ID (mm)	总长度D (mm)	包装单位 (只/包)
金属软管规格Φ1		厚钢管B(水煤气管)			薄钢管A(电线管)
公制	英制	公称	英称	外径×壁厚	公称	英称	外径×壁厚
Φ12(13)	3/8"	#12	3/8"	17×2.25	#15	5/8"	15.87×1.60	17.5	31.5	50
Φ15(16)	1/2"	#15	1/2"	21.25×2.75	#20	3/4"	19.05×1.80	21.5	35	50
Φ20(19)	3/4"	#20	3/4"	26.75×2.75	#25	1"	25.40×1.80	27	38	25
Φ25	1"	#25	1"	33.5×3.25	#32	1 1/4"	31.75×1.80	33.6	40	20
Φ32	1 1/4"	#32	1 1/4"	42.25×3.25	#40	1 1/2"	38.10×1.80	42.5	43	10
Φ38(40)	1 1/2"	#40	1 1/2"	48×3.5	#50	2"	50.80×2.0	48.2	46	10
Φ51(50)	2"	#50	2"	60×3.5	#70	2 1/2"	63.50×2.5	60.2	50	5
Φ64(70)	2 1/2"	#70	2 1/2"	75.5×3.75	#80	3"	76.2×3.20	76	64	2
Φ75(80)	3"	#80	3"	88.5×4				89	66	2
Φ100	4"	#100	4"	114×4				115	75	2
Φ125	5"	#125	5"	140×4.5				141	84	2
Φ150	6"	#150	6"	165×4.5				166	85	2
