JQW高防水塑料外螺纹直角快速软管接头

产品名称：高防水塑料外螺纹直角快速软管接头

产品代码：JQW

基本信息
产品规格

JQW 高防水塑料外螺纹直角快速软管接头
材料	PA66
颜色	深灰色(RAL 7037),黑色(RAL 9005)
温度	-40℃~115℃,短时间150℃,IP68
产品描述	自熄灭性好,不含卤素、磷、镉,通过RoHS测试

JQW-M 公制螺纹

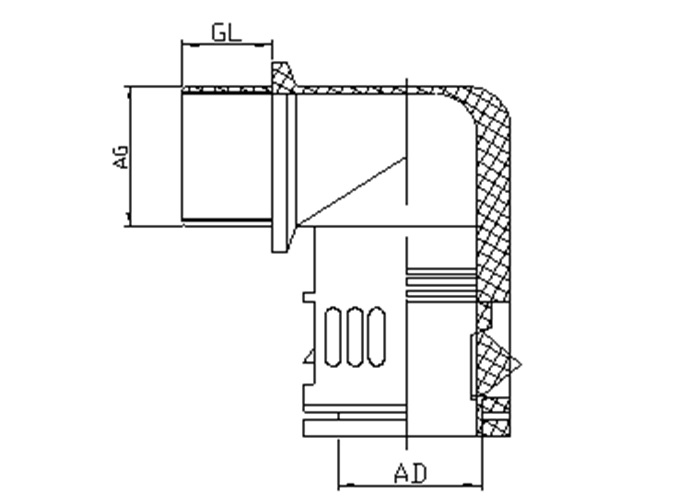

灰色	黑色	螺纹规格	适配软管	螺纹外径 AG(mm)	螺纹长度 GL(mm)	包装单位 (只/包)
JQW-M10×1.0G/AD10.0	JQW-M10×1.0B/AD10.0	M10×1.0	AD10.0	10	11.5	50
JQW-M12×1.5G/AD10.0	JQW-M12×1.5B/AD10.0	M12×1.5	AD10.0	12	8.5	50
JQW-M12×1.5G/AD13.0	JQW-M12×1.5B/AD13.0	M12×1.5	AD13.0	12	10	50
JQW-M16×1.5G/AD13.0	JQW-M16×1.5B/AD13.0	M16×1.5	AD13.0	16	10	50
JQW-M18×1.5G/AD13.0	JQW-M18×1.5B/AD13.0	M18×1.5	AD13.0	18	10	50
JQW-M16×1.5G/AD15.8	JQW-M16×1.5B/AD15.8	M16×1.5	AD15.8	16	10	50
JQW-M18×1.5G/AD15.8	JQW-M18×1.5B/AD15.8	M18×1.5	AD15.8	18	12.5	50
JQW-M20×1.5G/AD15.8	JQW-M20×1.5B/AD15.8	M20×1.5	AD15.8	20	12.5	50
JQW-M20×1.5G/AD18.5	JQW-M20×1.5B/AD18.5	M20×1.5	AD18.5	20	12.5	50
JQW-M22×1.5G/AD18.5	JQW-M22×1.5B/AD18.5	M22×1.5	AD18.5	20	12.5	50
JQW-M20×1.5G/AD21.2	JQW-M20×1.5B/AD21.2	M20×1.5	AD21.2	20	13	50
JQW-M22×1.5G/AD21.2	JQW-M22×1.5B/AD21.2	M22×1.5	AD21.2	22	13	50
JQW-M24×1.5G/AD21.2	JQW-M24×1.5B/AD21.2	M24×1.5	AD21.2	24	13	50
JQW-M25×1.5G/AD21.2	JQW-M25×1.5B/AD21.2	M25×1.5	AD21.2	25	13	50
JQW-M25×1.5G/AD25.5	JQW-M25×1.5B/AD25.5	M25×1.5	AD25.5	25	13	50
JQW-M25×1.5G/AD28.5	JQW-M25×1.5B/AD28.5	M25×1.5	AD28.5	25	13	20
JQW-M27×2.0G/AD28.5	JQW-M27×2.0B/AD28.5	M27×2.0	AD28.5	27	13	20
JQW-M30×1.5G/AD28.5	JQW-M30×1.5B/AD28.5	M30×1.5	AD28.5	30	13	20
JQW-M32×1.5G/AD28.5	JQW-M32×1.5B/AD28.5	M32×1.5	AD28.5	32	13	20
JQW-M32×1.5G/AD34.5	JQW-M32×1.5B/AD34.5	M32×1.5	AD34.5	32	14	10
JQW-M33×2.0G/AD34.5	JQW-M33×2.0B/AD34.5	M33×2.0	AD34.5	33	15	10
JQW-M36×1.5G/AD34.5	JQW-M36×1.5B/AD34.5	M36×1.5	AD34.5	36	14	10
JQW-M40×1.5G/AD34.5	JQW-M40×1.5B/AD34.5	M40×1.5	AD34.5	40	14	10
JQW-M40×1.5G/AD42.5	JQW-M40×1.5B/AD42.5	M40×1.5	AD42.5	40	15	5
JQW-M42×2.0G/AD42.5	JQW-M42×2.0B/AD42.5	M42×2.0	AD42.5	42	15	5
JQW-M48×1.5G/AD42.5	JQW-M48×1.5B/AD42.5	M48×1.5	AD42.5	48	15	5
JQW-M50×1.5G/AD42.5	JQW-M50×1.5B/AD42.5	M50×1.5	AD42.5	50	15	5
JQW-M50×1.5G/AD54.5	JQW-M50×1.5B/AD54.5	M50×1.5	AD54.5	50	16	5
JQW-M56×2.0G/AD54.5	JQW-M56×2.0B/AD54.5	M56×2.0	AD54.5	56	16	5
JQW-M60×2.0G/AD54.5	JQW-M60×2.0B/AD54.5	M60×2.0	AD54.5	60	16	5
JQW-M63×1.5G/AD54.5	JQW-M63×1.5b/AD54.5	M63×1.5	AD54.5	63	16	5
JQW-M64×2.0G/AD54.5	JQW-M64×2.0B/AD54.5	M64×2.0	AD54.5	64	16	5

JQW-P 德国PG制螺纹

规格型号		螺纹规格	适配软管	螺纹外径 AG(mm)	螺纹长度 GL(mm)	包装单位 (只/包)
灰色	黑色	螺纹规格	适配软管	螺纹外径 AG(mm)	螺纹长度 GL(mm)	包装单位 (只/包)
JQW-P07G/AD10.0	JQW-P07B/AD10.0	PG7	AD10.0	12.4	8.5	50
JQW-P09G/AD13.0	JQW-P09B/AD13.0	PG9	AD13.0	15.2	10	50
JQW-P11G/AD15.8	JQW-P11B/AD15.8	PG11	AD15.8	18.4	12.5	50
JQW-P13G/AD18.5	JQW-P13B/AD18.5	PG13.5	AD18.5	20.4	12.5	50
JQW-P16G/AD21.2	JQW-P16B/AD21.2	PG16	AD21.2	22.5	13	50
JQW-P21G/AD28.5	JQW-P21B/AD28.5	PG21	AD28.5	28.3	13	20
JQW-P29G/AD34.5	JQW-P29B/AD34.5	PG29	AD34.5	37	14	10
JQW-P36G/AD42.5	JQW-P36B/AD42.5	PG36	AD42.5	47	15	8
JQW-P42G/AD54.5	JQW-P42B/AD54.5	PG42	AD54.5	54	16	5
JQW-P48G/AD54.5	JQW-P48B/AD54.5	PG48	AD54.5	59.3	16	5

JQW-G 管螺纹

规格型号		螺纹规格	适配软管	螺纹外径 AG(mm)	螺纹长度 GL(mm)	包装单位 (只/包)
灰色	黑色	螺纹规格	适配软管	螺纹外径 AG(mm)	螺纹长度 GL(mm)	包装单位 (只/包)
JQW-G1/4G/AD10.0	JQW-G1/4B/AD10.0	G 1/4	AD10.0	13.1	8.5	50
JQW-G3/8G/AD13.0	JQW-G3/8B/AD13.0	G 3/8	AD13.0	16.6	10	50
JQW-G3/8G/AD15.8	JQW-G3/8B/AD15.8	G 3/8	AD15.8	16.6	12.5	50
JQW-G1/2G/AD15.8	JQW-G1/2B/AD15.8	G 1/2	AD15.8	20.9	12.5	50
JQW-G1/2G/AD18.5	JQW-G1/2B/AD18.5	G 1/2	AD18.5	20.9	12.5	50
JQW-G1/2G/AD21.2	JQW-G1/2B/AD21.2	G 1/2	AD21.2	20.9	13	50
JQW-G3/4G/AD21.2	JQW-G3/4B/AD21.2	G 3/4	AD21.2	26.4	13	50
JQW-G3/4G/AD25.5	JQW-G3/4B/AD25.5	G 3/4	AD25.0	26.4	13	50
JQW-G3/4G/AD28.5	JQW-G3/4B/AD28.5	G 3/4	AD28.5	26.4	13	20
JQW-G1G/AD34.5	JQW-G1B/AD34.5	G 1	AD34.5	33.2	14	10
JQW-G1 1/4G/AD42.5	JQW-G1 1/4B/AD42.5	G 1 1/4	AD42.5	41.9	15	8
JQW-G1 1/2G/AD54.5	JQW-G1 1/2B/AD54.5	G 1 1/2	AD54.5	48	16	5
JQW-G2G/AD54.5	JQW-G2B/AD54.5	G 2	AD54.5	60	16	5
