JQGM金属雄ねじクイックホース継手

製品名：金属雄ねじクイックホース継手

製品コード：JQGM

基本情報
製品仕様

JQGM金属雄ねじクイックホース継手
材料	ナイロンと真鍮ニッケルめっきねじ製
色	ダークグレー（RAL 7037）、ブラック（RAL 9005）
温度	-40℃~115℃、短時間で150℃
製品説明	一端はクイックホース継手であり、他端は真鍮雄ねじの直通構造である。自己消灯性がよく、ハロゲン、リン、カドミウムを含まず、RoHSテストを通じて、優れた耐衝撃強度、極めて高強度のねじ接続

JQGM-Mメートルねじ

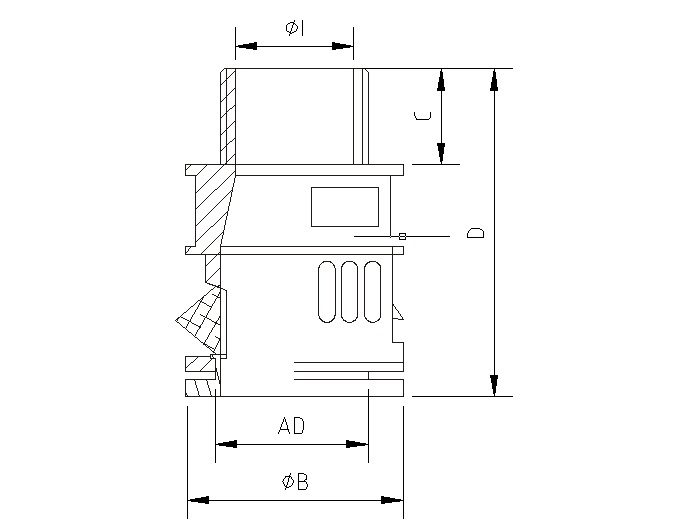

灰色	黒	ねじ仕様	適合ホース	ねじ外径	ねじ長 C（mm）	内孔径 ΦI(mm)	外径 ΦB(mm)	長さ D（mm）	包装単位
JQGM-M12G/AD10.0	JQGM-M12B/AD10.0	M12×1.5	AD10.0	12	10	7	17	37.5	50
JQGM-M12G-5/AD10.0	JQGM-M12B-5/AD10.0	M12×1.5	AD10.0	12	5	7	17	32.5	50
JQGM-M12G-5/AD13.0	JQGM-M12B-5/AD13.0	M12×1.5	AD13.0	12	5	7	20	35	50
JQGM-M12G-10/AD13.0	JQGM-M12B-10/AD13.0	M12×1.5	AD13.0	12	10	7	20	40	50
JQGM-M16G/AD13.0	JQGM-M16B/AD13.0	M16×1.5	AD13.0	16	12	10	20	42	50
JQGM-M16G-6/AD13.0	JQGM-M16B-6/AD13.0	M16×1.5	AD13.0	16	6	10	20	37	50
JQGM-M16G/AD15.8	JQGM-M16B/AD15.8	M16×1.5	AD15.8	16	12	10	23	43.5	50
JQGM-M16G-6/AD15.8	JQGM-M16B-6/AD15.8	M16×1.5	AD15.8	16	6	10	23	37.5	50
JQGM-M20G/AD18.5	JQGM-M20B/AD18.5	M20×1.5	AD18.5	20	12	14.5	26	46.5	25
JQGM-M20G-6/AD18.5	JQGM-M20B-6/AD18.5	M20×1.5	AD18.5	20	6	14.5	26	40.5	25
JQGM-M20G/AD21.2	JQGM-M20B/AD21.2	M20×1.5	AD21.2	20	12	15	29.5	49	25
JQGM-M20G-6/AD21.2	JQGM-M20B-6/AD21.2	M20×1.5	AD21.2	20	6	15	29.5	43	25
JQGM-M25G/AD21.2	JQGM-M25B/AD21.2	M25×1.5	AD21.2	25	13	16	29.5	50	25
JQGM-M25G-7/AD21.2	JQGM-M25B-7/AD21.2	M25×1.5	AD21.2	25	7	16	29.5	44	25
JQGM-M25G/AD28.5	JQGM-M25B/AD28.5	M25×1.5	AD28.5	25	13	18	37	52	20
JQGM-M25G-7/AD28.5	JQGM-M25B-7/AD28.5	M25×1.5	AD28.5	25	7	18	37	46	20
JQGM-M32G/AD28.5	JQGM-M32B/AD28.5	M32×1.5	AD28.5	32	14	23.5	37	53	10
JQGM-M32G-8/AD28.5	JQGM-M32B-8/AD28.5	M32×1.5	AD28.5	32	8	23.5	37	47	10
JQGM-M32G/AD34.5	JQGM-M32B/AD34.5	M32×1.5	AD34.5	32	14	24	44	57	10
JQGM-M32G-8/AD34.5	JQGM-M32B-8/AD34.5	M32×1.5	AD34.5	32	8	24	44	51	10
JQGM-M40G/AD34.5	JQGM-M40B/AD34.5	M40×1.5	AD34.5	40	17	28	44	60	10
JQGM-M40G-8/AD34.5	JQGM-M40B-8/AD34.5	M40×1.5	AD34.5	40	8	28	44	51	10
JQGM-M40G/AD42.5	JQGM-M40B/AD42.5	M40×1.5	AD42.5	40	17	32	52	61	10
JQGM-M40G-10/AD42.5	JQGM-M40B-10/AD42.5	M40×1.5	AD42.5	40	10	32	52	54	10
JQGM-M50G/AD42.5	JQGM-M50B/AD42.5	M50×1.5	AD42.5	50	17	36.5	52	61	5
JQGM-M50G-10/AD42.5	JQGM-M50B-10/AD42.5	M50×1.5	AD42.5	50	9	36.5	52	53	5
JQGM-M50G/AD54.5	JQGM-M50B/AD54.5	M50×1.5	AD54.5	50	17	43	64	69	5
JQGM-M50G-9/AD54.5	JQGM-M50B-9/AD54.5	M50×1.5	AD54.5	50	9	43	64	61	5
JQGM-M63G/AD54.5	JQGM-M63B/AD54.5	M63×1.5	AD54.5	63	17	48	64	69	5
JQGM-M63G-10/AD54.5	JQGM-M63B-10/AD54.5	M63×1.5	AD54.5	63	10	48	64	62	5

JQGM-PドイツPG製ねじ

灰色	黒	ねじ仕様	適合ホース	ねじ外径	ねじ長 C（mm）	内孔径 ΦI(mm)	外径 ΦB(mm)	長さ D（mm）	包装単位
JQGM-P07G/AD10.0	JQGM-P07B/AD10.0	PG7	AD10.0	12.5	10	7	17	37.5	50
JQGM-P09G/AD13.0	JQGM-P09B/AD13.0	PG9	AD13.0	15.2	12	10	20	42	50
JQGM-P11G/AD15.8	JQGM-P11B/AD15.8	PG11	AD15.8	18.6	12	11	23	43.5	50
JQGM-P13G/AD18.5	JQGM-P13B/AD18.5	PG13.5	AD18.5	20.4	12	14.5	26	46.5	25
JQGM-P16G/AD21.2	JQGM-P16B/AD21.2	PG16	AD21.2	22.5	13	16	29.5	50	25
JQGM-P21G/AD28.5	JQGM-P21B/AD28.5	PG21	AD28.5	28.3	14	20	37	53	20
JQGM-P29G/AD34.5	JQGM-P29B/AD34.5	PG29	AD34.5	37	14	27.5	44	57	10
JQGM-P36G/AD42.5	JQGM-P36B/AD42.5	PG36	AD42.5	47	17	36.5	52	61	10
JQGM-P48G/AD54.5	JQGM-P48B/AD54.5	PG48	AD54.5	59.3	17	48	64	69	5
